Wie installiere ich die Mobilfunkantenne richtig?

Wie installiere ich die Mobilfunkantenne richtig?

16 September, 2020
|
Kategorien: Installation

Um das Beste aus Ihrem Repeater herauszuholen, ist es entscheidend, im Freien das bestmögliche Signal empfangen zu können. In der Tat gibt es nichts "Magisches" an einem GSM-Verstärker: er kann "nur" bestehende Wellen verstärken und nicht von Grund auf neu erzeugen. Außerdem gilt: je besser das empfangene Signal, desto besser wird die Leistung Ihres GSM-Verstärkers in Ihrem Raum sein. Es ist die Mobilfunkantenne Ihres Systems, die "an erster Stelle" steht, und deshalb sollte ihre Installation sorgfältig durchgeführt werden. Es gibt nichts Kompliziertes zu tun, man muss nur bestimmte Parameter beachten, die im Folgenden beschrieben werden. Diese wenigen Leseminuten (etwa 3 Minuten) werden Ihnen bei der Installation viel Zeit sparen!







1. Zuerst eine Probeinstallation durchführen!

Dies ist DAS Geheimnis einer erfolgreichen Installation: Machen Sie eine Testinstallation! Dann ist es an der Zeit, die Befestigungspunkte fest zu fixieren und die Kabel zu verstecken.

Positionieren Sie Ihre Mobilfunkantennen, aber befestigen Sie sie trotzdem vorübergehend, wobei die Koaxialkabel noch nicht an ihrem endgültigen Standort positioniert sind.

Verbinden Sie alle Elemente und schalten Sie Ihren Repeater ein, um zu sehen, ob alles normal funktioniert. - Alles ist in Ordnung, es liegt keine Rückkopplung vor? Dann ist die Position der Mobilfunkantennen ideal. Sie können nun den Repeater ausschalten, dann Ihre Mobilfunkantennen fest anbringen und die Kabel installieren. Und das war's! -

Es liegt doch eine Rückkopplung oer das Signal wird nicht korrekt empfangen - dann Sie müssen eine bessere Position für die Mobilfunkantenne(n) finden. Mit der Testinstallation ist es sehr einfach und schnell möglich, die Position zu ändern und den Betrieb erneut zu testen, bis Sie die richtigen Positionen gefunden haben. Das ist viel einfacher, als die ganze Anlage wieder auseinandernehmen zu müssen...

2. Das beste Signal im Freien finden

Mit Ihrem Handy ist es möglich, den Signalpegel zu messen: Sie können die Balkenanzeige auf dem Bildschirm verwenden oder lieber den genauen Signalwert, ausgedrückt in dBm, ablesen. Diese zweite Option wird von uns bevorzugt. Lesen Sie diesbezüglich weitere Artikel auf unserer Seite.

Nebenbei: Da es sich um eine negative Skala handelt, ist das beste Signal durch die kleinste Zahl gegeben, die nahe Null dBm liegt. Zum Beispiel: -46 dBm ist viel besser als -102 dBm.

Testen Sie z.B., wie unten dargestellt, mehrere Standorte von A bis E und wählen Sie den besten aus: den Standort, der das 5-Bar-Signal (oder den besten Wert in dBm) für die Installation der Außenantenne bietet.


Sie können auch Apps zur Testung vom Siganl auf Ihr Handy verwenden:

für iPhone:Öffnen Sie die Telefon-App und tippen Sie anstatt einer Telefonnummer die Zahlenfolge *3001#12345#* ein. Drücken Sie dann auf den grünen Anruf-Button. Nun sind Sie im sogenannten Field-Test-Menü, in dem Sie statt den Empfangs-Punkten nun eine Zahl sehen, die weitaus aussagekräftiger ist.
für Android:Laden Sie die netmonitor App herunter. Messen Sie den Signaltyp und die Signalstärke und stellen Sie fest, mit welchem BTS Sie
verbunden sind.

3. Nahegelegene Basisstationen lokalisieren

Die exterene Mobilfunkantenne muss auf die Sendemasten ausgerichtet werden. Deshalb müssen wir ihren Standort kennen. Idealerweise sollte sich die Sendemasten in direkter "Sichtlinie" befinden, ohne Hindernisse zwischen ihr und Ihrer Außenantenne.

In ländlichen Gebieten wird im Allgemeinen eine gerichtete Mobilfunkantenne verwendet. Stellen Sie sicher, dass das Signal (Wellen) nicht durch dichten Wald läuft und auf Gebäude oder Hindernisse trifft. Der Sendemast muss bei diesem Antennentyp "in Sichtweite" sein.

In städtischen Gebieten, in denen es mehr und näher gelegene Sendemasten gibt, wird im Allgemeinen eine halbnidirektionale Panel-Mobilfunkantenne vom Typ Außenantenne bevorzugt. Da die Mobilfunkantenne in der Lage ist, Signale über einen größeren Bereich zu empfangen, lässt sie sich leichter ausrichten, aber es ist dennoch wichtig, ihre Hauptfläche auf das stärkste empfangene Signal auszurichten.

Es gibt zwei Möglichkeiten, die Positionen herauszufinden:

Die Bundesnetzagentur jedes Landes hat die Positionen der Sendemasten online gestellt. Klicken Sie einfach auf den untenstehenden Link und geben Sie die Adresse der Anlage ein: die verschiedenen, in der Nähe befindlichen Sendemasten erscheinen auf einer lesbaren Karte.

Sendemasten in Deutschland finden
Sendemasten in Österreich finden
Sendemasten in der Schweiz finden

4. Dafür sorgen, dass eine guten Isolierung zwischen den Mobilfunkantennen vorliegt

Aufgrund der Natur eines Repeaters ist es hier das Ziel, zu verhindern, dass sich die Mobilfunkantennen gegenseitig auffangen; andernfalls wird Ihr System nicht richtig funktionieren, wenn überhaupt.

Ein GSM Verstärker ist ein System, das empfängt, verstärkt und wieder sendet.
Jede Mobilfunkantenne (sowohl innen als auch außen) fungiert abwechselnd als Sender und Empfänger. Wenn die Mobilfunkantennen zu nahe beieinander stehen, ist das wie eine Rückkopplung in einem Soundsystem: Der Ton vom Mikrofon wird verstärkt, dann zum Sprecher übertragen, und der Ton wird vom Mikrofon wieder aufgenommen, und so weiter. Es pfeift laut, und schließlich zerstört es am Ende die Ausrüstung!

Bei GSM-Verstärkern sprechen wir eher von Selbstoszillation als von Rückkopplung, aber es ist dasselbe Prinzip, mit denselben Folgen: Pfeifen und mögliche Zerstörung des Repeaters.

Ihr Repeater verfügt über automatische Einstellungen, die es Ihnen ermöglichen, die Verstärkung automatisch anzupassen. Es ist immer noch möglich, die Verstärkung manuell abzuschwächen, aber das bedeutet, dass die Leistung Ihres Repeaters stark reduziert oder sogar auf Null reduziert wird.

Nehmen wir das Beispiel der Rückkopplung von einem Soundsystem: Wenn es pfeift, können Sie die Lautstärke jederzeit verringern, um das Pfeifen zu stoppen. Aber nach einer Weile, wenn man die Lautstärke zu sehr herunterdreht... gibt es überhaupt keinen Ton mehr für Ihr Publikum! Die Lösung besteht daher darin, den Abstand zwischen dem Mikrofon und den Lautsprechern zu vergrößern, um das Phänomen der Schleifenbildung zu vermeiden.

Für einen GSM-Verstärker gilt daher dasselbe: Die Antennen müssen gut isoliert sein.

4.1 Prinzip der Selbstoszillation (Schleifen der Antennen)

Wenn Ihre Mobilfunkantennen "sich vernetzen", ist Ihr Repeater nicht mehr in der Lage, richtig zu funktionieren. Im besten Fall geht er in den Selbstschutzmodus über, bis er neu gestartet wird. Im schlimmsten Fall wird jedoch der GSM-Verstärker zerstört. Hier ist die Erklärung für dieses Phänomen, das als Selbstoszillation bezeichnet wird:

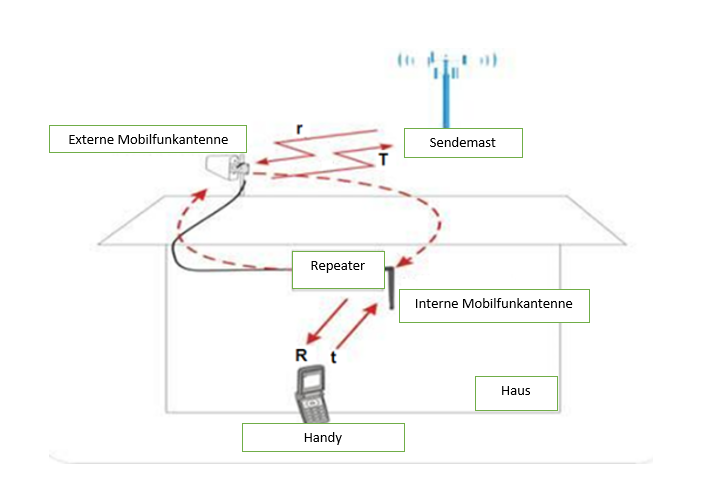

Wie oben gezeigt, verstärkt der Repeater das Downlink-Signal (r) von dem Sendemast und sendet es an den Repeater. Dann wird das wiederverstärkte Signal (R) an die Innenantenne gesendet. Wenn der Abstand zwischen den beiden Mobilfunkntennen (Außen- und Innenantenne) nicht ausreicht, wird das wiederverstärkte Signal (R) zum Handy ebenfalls von der externen Funkmobilantenne aufgenommen, wie die rot gestrichelten Linien in der Zeichnung zeigen. Dasselbe gilt für das Signal (t) vom Uplink zur Relaisantenne: Das wieder verstärkte Signal (T) wird von der Innenantenne wieder aufgenommen.

Dies kann verhindert werden, indem die beiden folgenden Empfehlungen, getrennt oder kumulativ, befolgt werden: Dies wird als Antennenisolation bezeichnet.

4.2 Lösungen für Distanzschleifen

Entfernen Sie Ihre Mobilfunkantennen so weit wie möglich auseinander. Ein Abstand von 10 Metern zwischen den Mobilfunkantennen gilt allgemein als ausreichender Schutz gegen Schwingungen. Jedes Kit wird mit einem 10 m langen Koaxialkabel geliefert, machen Sie also das Beste daraus. Wenn Sie eine größere Länge benötigen, finden Sie alle unsere Koaxialkabel auf dieser Seite.

Manchmal werden Sie die gesamte Kabellänge benutzt haben, aber der Punkt-zu-Punkt-Abstand zwischen den Mobilfunkantennen kann nur 3 oder 4 m betragen (aufgrund von Ecken und Kanten, Deckenabstürzen usw.). Typischerweise, insbesondere bei einer Installation mit mehreren Innenantennen, kommt die Eigenschwingung in der Regel von der Innenantenne, die der Außenantenne am nächsten liegt.

In dieser Art von Konfiguration ist es eher in Richtung dieser Mobilfunkantenne, auf die wir die Aufmerksamkeit lenken wollen; die 2. Lösung unten (Bodeneffekt; siehe unten) kann in Verbindung mit dieser Mobilfunkantenne verwendet werden, um die Eigenschwingung zu stoppen.

Manchmal ist der Abstand gut, aber die Eigenschwingung bleibt bestehen. Prüfen Sie auf das Vorhandensein von Fenstern, Velux, Vordächern, Holzpaneelen, Gittern oder jeder anderen Oberfläche oder Öffnung, die für die Wellen "durchlässig" ist und es dem Signal ermöglicht, in den Raum einzudringen; manchmal braucht es nicht viel. Hier kommt die zweite Lösung gegen Schwingungen ins Spiel: der Masseneffekt.

4.3 Lösung der Schleifenbildung durch Massenwirkung

Als "Masse" wird jedes Material bezeichnet, das für Wellen nicht oder nur schwach durchlässig ist. Typisch: Metallpaneele (z.B. Hangars), Stahlbetonwände oder -decken (mit Metall im Inneren), sehr dicke alte Mauern, eine Bleiplatte, mit dem Boden verbundene Metallgitter oder Gitter... bieten im Allgemeinen eine gute Massenwirkung.

Der "Bodeneffekt" ist daher die Fähigkeit, das Vorhandensein bestimmter Materialien zu nutzen, die sich zwischen der externen Mobilfunkantenne und der nächstgelegenen internen Mobilfunkantenne befinden. Die Idee besteht darin, Ihre Mobilfunkantennen funkelektrisch zu trennen, so dass die Wellen durch ein Hindernis, das sich zwischen Ihren Mobilfunkantennen befindet, blockiert oder stark gedämpft werden, oder mit anderen Worten: so dass die Isolierung zwischen den Mobilfunkantennen ausreicht, um das Phänomen der Selbstoszillation zu vermeiden.

4.4 Andere mögliche Lösungen

Die beiden oben genannten Lösungen (Abstand und Bodeneffekt) können perfekt kombiniert werden, um eine bestmögliche Isolierung der Mobilfunkantennen zu erreichen und so die Selbstoszillation zu neutralisieren. Diese Kombination wird wann immer möglich empfohlen, je nach den Möglichkeiten, die der auszurüstende Standort bietet.

Ein paar Beispiele zum besseren Verständnis:

  • nur 6 m Abstand zwischen den Außen- und Innenantennen, aber auch 2 tragende Wände zwischen den Mobilfunkantennen.
    In einem solchen Fall ist eine Selbstoszillation sehr unwahrscheinlich
  • Mobilfunkantennen auf derselben Etage (Außenantenne direkt über einem Fenster), aber 10 m voneinander entfernt, mit 2 Türen dazwischen: Selbstschwingung ist unwahrscheinlich, aber wegen der Türen (wenn sie z.B. aus Holz sind) trotzdem möglich

Hüten Sie sich vor Oberlichtern und anderen Oberlichtern: Sie lassen das Signal durch, wodurch die Isolierung Ihrer Mobilfunkantennen beschädigt wird.

Zusätzlicher Tipp: Sie können auch die Richtwirkung der Mobilfunkantennenberücksichtigen und sicherstellen, dass keine der Mobilfunkantennenim Ausbreitungsgebiet der anderen liegt.siehe diesen Artikel für weitere Informationen über die Richtwirkung... denn die Rückseite und die Seiten der Mobilfunkantennenstreuen auch Restwellen (selbst bei einer sehr gerichteten Antenne!).

Berücksichtigen Sie dies, wenn Sie während Ihrer Tests mehrere mögliche Orte ausprobieren, dieser Parameter wird Ihnen dabei helfen.

5. Montieren Sie die Mobilfunkantenne und richten Sie diese korrekt aus.

Abhängig von der Art der Außenantenne, die mit Ihrem Set versendet wird, sind hier einige Punkte zu beachten. Nichts sehr Kompliziertes, aber "eine kleine Zeichnung ist besser als eine lange Rede...". :

5.1 Installation und Befestigungen

Extrem einfach, da die Montageplatte und ihre Schrauben mit Ihrer Mobilfunkantenne geliefert werden. Alles, was Sie benötigen, ist ein Schraubenschlüssel (oder eine Universalklammer).

5.2 Verlegerichtung

Achten Sie immer darauf, dass der Antennendraht unten herauskommt. (wie in der Zeichnung). oder nach oben. Wenn der kleine Draht der Antenne nach links oder rechts ausgeht, ist Ihre Antenne nicht mehr polarisiert, und sie nimmt das Signal nicht mehr richtig auf.

Für die Richtantenne müssen die Flanken wie oben positioniert werden.

Beachten Sie bei der Richtantenne (Yagi Logarithmus oder Yagi Super Logarithmus) die Richtung des roten Pfeils auf der Rückseite der Mobilfunkantenne für einen korrekten Kondenswasserabfluss: Der rote Pfeil muss nach oben zeigen, wie in der Zeichnung unten dargestellt:



5.3 Ausrichtung auf den Sendemast

Siehe die Abbildung unten: Die große Kunststofffläche der Panel Mobilfunkantenne ist die "Austauschfläche" der Antenne: dort, wo die Wellen durchlaufen. Diese Fläche sollte in Richtung des nahegelegenen Sendemasten positioniert werden, in der Richtung, die das stärkste Signal bringt. Bei Richtantennen (Yagi) gibt die Spitze des "Pfeils" die Richtung an, in die er zeigen soll.

5.4 Vorsicht vor Hindernissen

Dies ist besonders wichtig für Yagi-Richtantennem. Die Spitze Ihrer Mobilfunkantenne muss in Richtung des Sendemasten zeigen... am besten muss der Sendemast "in Sicht" sein!

Sie sehen es vielleicht nicht unbedingt mit bloßem Auge (vor allem, wenn es mehrere Kilometer entfernt ist... aber Sie müssen sicherstellen, dass es keine Hindernisse zwischen Ihrer Mobilfunkantenne und dem Sendemasten gibt: kein Wald, kein Berg und noch weniger ein Gebäude oder irgendeine andere Konstruktion.

Stellen Sie sich vor, Sie richten einen Laserstrahl: Kann der Sendemast von meinem Standort aus erreicht werden? Anders ausgedrückt: Ist meine Richtantenne gut auf das Mast ausgerichtet, in einer geraden Linie und ohne Hindernisse?

- Wenn ja, dann haben Sie alles richtig gemacht: Ihre Richtantenne sitzt an der richtigen Stelle und sollte das bestmögliche Signal für Ihren GSM-Verstärker auffangen.

- Wenn nicht ... dann kann das Signal von einer Yagi-Antenne nicht korrekt empfangen werden. Die Lösung besteht entweder darin, einen anderen ungehinderten Platz zwischen Ihnen und der Richtantenne zu finden, oder einen anderen Antennentyp in Betracht zu ziehen, der weniger direktional ist.

5.5 Merkmale von Panel-Antennen

Bei flachen Mobilfunkantennen (Panel-Antennen) muss, wie wir oben gesehen haben, die Empfangsfläche auf den Sendemasten ausgerichtet sein. Die Ausrichtung ist weniger kritisch als bei einer Richtantenne, aber positionieren Sie die Panel-Antenne immer mit Blick auf das stärkste mögliche Signal.

Wenn Sie sich nicht sicher sind, woher das stärkste Signal kommt, fahren Sie mit aufeinanderfolgenden Tests fort, indem Sie den Antennenträger (um seine Montageachse) drehen: zeigen Sie ein wenig mehr nach Osten, dann ein wenig mehr nach Westen... bis das stärkste Signal auf Ihrem Repeater erscheint.

Damit sollte die Installation Ihrer Außenantenne reibungslos verlaufen.

Da jeder Antennentyp (omnidirektionale, halb-omni-direktionale oder gerichtete oder ultra-direktionale Antenne) seine eigenen Vor- und Nachteile hat, ist es manchmal schwierig, sich zurechtzufinden und die richtige Wahl zu treffen. Wir bieten verschiedene Arten von Mobilfunkantennen an, damit unsere Repeater optimal funktionieren und genau auf die Zwänge Ihres Standorts reagieren: So können wir auf jeden einzelnen Fall reagieren. Fragen Sie uns danach, unser Team kann Ihnen helfen!
