Die Interferenz – das Problem für den GSM Repeater

Die Interferenz – das Problem für den GSM Repeater

Wenn Frequenzen sich vernetzen, entstehen Störungen. Diese müssen unbedingt vermieden werden, damit der LTE Repeater optimal funktioniert und gute Verstärkung erbringt.



  1.  Wie entsteht eine Interferenz in der Physik
  2.  Wie entsteht eine Interferenz beim GSM Repeater
  3.  Wie kann ich eine Interferenz vermeiden



1. Wie entsteht eine Interferenz in der Physik

Interferenz beschreibt die Änderung der Amplitude bei der Überlagerung von zwei oder mehr Wellen nach dem Superpositionsprinzip. Interferenz tritt bei allen Arten von Wellen auf, also bei Schall-, Licht-, Materiewellen sowie auch bei Frequenzen. Wie sieht das Ganze in der Physik aus?

Das erläutern wir hier für Sie:Überlagert man zwei Wellen mit ungleichen, aber nahe beieinander liegenden Frequenzen so ergibt sich durch die Schwebung ein Muster, wie es im unteren Bild gezeigt ist. Überlagert man zwei Wellen mit ungleichen, aber nahe beieinander liegenden Frequenzen

so ergibt sich durch die Schwebung ein Muster, wie es im unteren Bild gezeigt ist.

Es bildet sich eine schnelle Oszillation aus    deren Amplitude sich mit einer langsamen Frequenz   ändert.

Für normale Lichtquellen und Frequenzen, die so weit auseinanderliegen, dass Schwebung praktisch keine Rolle spielt, ist das (zeitlich gemittelte) Interferenzmuster die Summe der Interferenzmuster der einzelnen Frequenzen. Das beruht darauf, dass die Interferenz zwischen Wellen mit unterschiedlichen Frequenzen – aufgrund des Fehlens einer festen Phasenbeziehung – in der zeitlichen Mittelung wegfällt.

Treffen als Frequenzen aufeinander, entsteht während der Zeit der Begegnung eine Interferenz.



2. Wie entsteht eine Interferenz beim GSM Repeater

Das gleich kann auch bei einem GSM Repeater passieren.

Wenn Sie die bei der Installation die Außenantenne und die Innenantenne zu nah aneinander fixieren, kann es passieren das die zwei Antennen sich vernetzen und eine Interferenz entsteht.

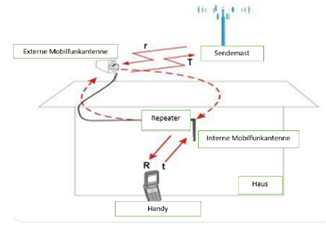

Wir erklären Ihnen anhand des Bildes wie es dazu kommen kann, und wie Sie Interferenz vermeiden können.

Wie oben gezeigt, verstärkt der GSM Repeater das Downlink-Signal (r) von dem Sendemast und sendet es an den LTE Repeater. Es wird das wiederverstärkte Signal (R) an die interne Antenne gesendet. Wenn der Abstand zwischen den beiden Antennen (Außen- und Innenantenne) nicht ausreicht, wird das wiederverstärkte Signal (R) zum Handy ebenfalls von der externen Antenne aufgenommen, wie die rot gestrichelten Linien in der Zeichnung zeigen. Dasselbe gilt für das Signal (t) vom Uplink zum Sendemast: Das wieder verstärkte Signal (T) wird von der Innenantenne wieder aufgenommen.



3. Wie kann ich eine Interferenz vermeiden

Dies kann verhindert werden, indem die beiden folgenden Empfehlungen, getrennt oder kumulativ, befolgt werden: Dies wird als Antennenisolation bezeichnet.

Lösungen für eine Interferenz:

Entfernen Sie Ihre Antennen so weit wie möglich auseinander. Ein Abstand von 10 Metern Kabel zwischen den Antennen gilt allgemein als ausreichender Schutz gegen Schwingungen. Jedes Set wird mit einem 10 m langen Koaxialkabel geliefert, machen Sie also das Beste daraus. Wenn Sie eine größere Länge benötigen, finden Sie alle unsere Koaxialkabel auf dieser Seite.

Manchmal werden Sie die gesamte Kabellänge benutzt haben, aber der Punkt-zu-Punkt-Abstand zwischen den Antennen kann nur 3 oder 4 m betragen (aufgrund von Ecken und Kanten, Deckenabstürzen usw.). Typischerweise, insbesondere bei einer Installation mit mehreren internen Antennen, kommt die Eigenschwingung in der Regel von der internen Antenne, die der externen Antenne am nächsten liegt.

In dieser Art von Konfiguration ist es eher in Richtung dieser Mobilfunkantenne, auf die wir die Aufmerksamkeit lenken wollen; eine weitere Lösung heißt Bodeneffekt und kann in Verbindung mit der Außenantenne verwendet werden. Legen Sie die Außenantenne einfach flach auf Ihr Dach oder unter der Dachrinne, um die Eigenschwingung zu stoppen.

Manchmal ist der Abstand gut, aber die Eigenschwingung bleibt bestehen. Prüfen Sie auf das Vorhandensein von Fenstern, Holzpaneelen, Gittern, Velux, Vordächern oder jeder anderen Oberfläche oder Öffnung, die für die Wellen "durchlässig" ist und es dem Signal ermöglicht, in den Raum einzudringen; manchmal braucht es nicht viel. Wir empfehlen die Innenantenne mittig in den Raum zu platzieren, damit diese weit weg von Öffnungen und Fenstern liegt.

Wenn Sie fragen zu unserem LTE Repeater haben oder Fragen zu Installation, kontaktieren Sie uns. Wir helfen Ihnen gerne weiter.
